x²S

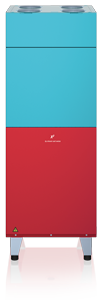

Kompakt készülék szondás hőszivattyúval fűtés-hűtéshez, szellőzéshez és melegvíz készítéshez
Az x²-sorozat kompakt készülékei friss levegőt, melegvizet, jóleső meleget szállítanak télen és kellemes hideget nyáron. A psiioSYSTEM (vezérlőegység) a belső komponensek mellett más rendszereket is szabályoz, mint például egy külső kiegészítő fűtést, vagy magát az árnyékolást is.
Egyszerű és intelligens: az összes funkciót lefedi, szellőztetést, fűtés-hűtést és a használati melegvíz készítését.
- Előnyök
- Típus
- Energetikai besorolás
- Tartály
- Műszaki adatok
- Tartozékok
- Letöltések
Megbízható
Télen meleg, nyáron hűvös és az átmeneti időszakra szabadalmaztatott fürdőszoba fűtési funkció. Hatékony passzív hűtés a szükséges hidraulikával.
Télen meleg, nyáron hűvös és az átmeneti időszakra szabadalmaztatott fürdőszoba fűtési funkció. Hatékony passzív hűtés a szükséges hidraulikával.
Helytakarékos
Nagyon kompakt építési mód.
Szellőzésnek, hőszivattyúnak és a melegvíztárolónak minimális a helyszükséglete.
Nagyon kompakt építési mód.
Szellőzésnek, hőszivattyúnak és a melegvíztárolónak minimális a helyszükséglete.
Takarékos
Alacsony fűtési- és fenntartási, minimális hőközpont építési költségek.
Energia megtakarítás a hidegnapokon, a szellőztetésnél a hőszivattyú hulladék hőjével történik a fagymentesítés.
Alacsony fűtési- és fenntartási, minimális hőközpont építési költségek.
Energia megtakarítás a hidegnapokon, a szellőztetésnél a hőszivattyú hulladék hőjével történik a fagymentesítés.
Komfortos
A hővisszanyeréses szellőztetés nem csupán a magas levegőminőségről gondoskodik, hanem a helyiség páratartalmának helyes mértékéről is. Az egyedülálló levegőminőség (CO2) szabályozással télen is optimális a légkomfort.
A hővisszanyeréses szellőztetés nem csupán a magas levegőminőségről gondoskodik, hanem a helyiség páratartalmának helyes mértékéről is. Az egyedülálló levegőminőség (CO2) szabályozással télen is optimális a légkomfort.
Csendes
A masszív acéllemez konstrukciónak köszönhetően, a legalacsonyabb zajszintű működést biztosítja.
A masszív acéllemez konstrukciónak köszönhetően, a legalacsonyabb zajszintű működést biztosítja.
Egyszerű
Önnek nincs szüksége kezelési útmutatóra, csak követni az érintőképernyőn lépésről lépesre az egyszerű utasításokat. Egy intelligens vezérlés gondoskodik az összes komponens beállításáért.
Önnek nincs szüksége kezelési útmutatóra, csak követni az érintőképernyőn lépésről lépesre az egyszerű utasításokat. Egy intelligens vezérlés gondoskodik az összes komponens beállításáért.
x²S3
Fűtőteljesítmény
3,6 KW
COP
4,4
Art.Nr.
150.6050
x²S5
Fűtőteljesítmény
4,6 KW
COP
4,3
Art.Nr.
150.6250
x²S7
Fűtőteljesítmény
7,2 KW
COP
4,7
Art.Nr.
150.6350
x²S9
Fűtőteljesítmény
9,5 KW
COP
4,5
Art.Nr.
150.6450
| Energiahatékonysági osztály (EEK) EUV 811/2013 szerinti körülbelüli átlagos éghajlat esetén | x² S3 / x² S5 / x² S7 / x² S9 |
|---|---|
| EEK helyiségfűtés alacsony hőmérsékletű vízzel 35 ° C | A++ |
| EEK helyiségfűtés alacsony hőmérsékletű vízzel 55 ° C | A+ |
| Használati melegvíz L | A |
- Külső levegő (DN 160)
- Elszívás (DN 160)
- Kifúvás (DN 160)
- Befúvás (DN 160)
- Vezérlőegység
- Friss levegő szűrő
- Elszívás szűrő
- Elektromos vezetékek átvezetése
- Kondenzvíz leeresztő
- Hőszivattyú modul
- Szonada (Sole) előremenő 3/4"
- Szondat (Sole) visszatérő 3/4"
- Használati melegvíz előremenő 3/4"
- Használati melegvíz / fűtés-hűtés visszatérő 3/4"
- Fűtés-hűtés előremenő 3/4"
- Elektromos bevezető
- Kondenzvíz leeresztő csatlakozó 3/4"
| Energiahatékonysági osztály (EEK) EUV 811/2013 szerinti körülbelüli átlagos éghajlat esetén | x² S3 / x² S5 / x² S7 / x² S9 |
|---|---|
| EEK helyiségfűtés alacsony hőmérsékletű vízzel 35 ° C | A++ |
| EEK helyiségfűtés alacsony hőmérsékletű vízzel 55 ° C | A+ |
| Használati melegvíz L | A |
Tárolóváltozatok az x² készüléksorozathoz
5 tárolóváltozat áll rendelkezésre: Melegvíz melegítő, melynek térfogata 300/400 vagy 500 liter, valamint higiéniai puffertároló hő-, és napenergia bekötéssel, melynek térfogata 560 vagy 820 liter. Az 560 és 820 literes higiéniai tárolók lehetővé teszik a részben napenergiás helyiségfűtést, a szolárberendezést az x² szabályozó tudja vezérelni.
Használati melegvíz tartály
Duplán zománcozott, befogadóképessége
300, 400 vagy 500 liter, beleértve a 600 mm- es Neodul-Plus szigetelést és a hőmérsékletérzékelőt
(NTC Carel).
| Típus | 300l 195.0250 |
400l 195.0205 |
500l 195.0210 |
|---|---|---|---|
| Össztérfogat | 295 Liter | 387 Liter | 467 Liter |
| Súly | 173 kg | 212 kg | 239 kg |
| Magasság szigetelés nélkül | 1740 mm | 1730 mm | 1990 mm |
| Átmérő szigetelés nélkül | 500 mm | 600 mm | 600 mm |
| Átmérő szigeteléssel | 610 mm | 710 mm | 710 mm |
| Teljes magasság szigeteléssel | 1685 mm | 1670 mm | 1930 mm |
Higiéniai tároló
Egy napenergiás berendezéssel kombinálva
két higiéniai tárol áll rendelkezésre, beleértve a szolár- hőcserélőt, a keményhabos
szigetelést és a PU-burkolatot.
| Típus | 560l 195.0280 |
820L 195.0285 |
|---|---|---|
| Össztérfogat | 560l | 820l |
| Súly | 135kg | 175kg |
| Átmérő szigetelés nélkül | 650 mm | 770 mm |
| Átmérő szigeteléssel | 800 mm | 950 mm |
| Magasság szigetelés nélkül | 1850 mm | 1900 mm |
| Magasság szigeteléssel | 1910 mm | 1990 mm |
| HMV hőcserélő | ||
| Felület | 8,61 m² | 8,61 m² |
| Térfogat | 46 Liter | 46 Liter |
| Szolár hőcserélő | ||
| Felület | 0,95 m² | 1,5 m² |
| Térfogat | 3 Liter | 5,2 Liter |
| Műszaki adatok | x² S3 | x² S5 | x² S7 | x² S9 |
|---|---|---|---|---|
| Hálózati feszültség | 400 VAC / 50 Hz | 400 VAC / 50 Hz | 400 VAC / 50 Hz | 400 VAC / 50 Hz |
| Ajánlott előbiztosító (hálózat bevezetés 1) | 16 A | 16 A | 16 A | 16 A |
| Ajánlott előbiztosító (hálózat bevezetés 2) | 13 A | 13 A | 13 A | 13 A |
| Névleges levegőmennyiség | 160 m³/h | 160 m³/h | 160 m³/h | 160 m³/h |
| Maximális levegőmennyiség 170 Pa esetén | 235 m³/h | 235 m³/h | 235 m³/h | 235 m³/h |
| Maximális levegőmennyiség 100 Pa esetén | 300 m³/h | 300 m³/h | 300 m³/h | 300 m³/h |
| Termikus hatásfok | 83% | 83% | 83% | 83% |
| A ventilátorok maximális teljesítményfelvétele | 100 W | 100 W | 100 W | 100 W |
| A hőszivattyú maximális teljesítményfelvétele (tc = 50 °C-nál) | 1220 W | 1520 W | 2190 W | 2650 W |
| Névleges üzemi körülmények B0W35-nél: (peremfeltétel folyadék- aláhűtés, t_AUL = 0°C, 160 m³/h) | ||||
| Hőszivattyú teljesítményfelvétele | 895 W | 1170 W | 1650 W | 2065 W |
| Hőszivattyú hőteljesítménye | 3960 W | 5030 W | 7650 W | 9950 W |
| ebből: | ||||
| Fűtési teljesítmény | 3595 W | 4600 W | 7210 W | 9500 W |
| A folyadék aláhűtés teljesítménye (t_AUL = 2°C, 160 m³/h; fűtés_VL = 35°C) | 365 W | 430 W | 440 W | 450 W |
| A passzív hűtés teljesítménye (sósvíz: 21 l/perc, VL = 16°C, t_szoba= 24°C) | 2500 W | 2500 W | 2500 W | 2500 W |
| COP | 4,4 | 4,3 | 4,7 | 4,5 |
| Sósvíz átfolyási mennyisége | 21 l/perc | 21 l/perc | 29 l/perc | 36 l/perc |
| Fűtés átfolyási mennyisége | 12 l/perc | 12 l/perc | 21 l/perc | 27 l/perc |
| A hőszivattyú maximális üzemi áramerőssége | 4,8 A | 7,2 A | 8,2 A | 10 A |
| Maximális felmelegítési áramerősség | 13 A | 20 A | 22 A | 27 A |
| Zajszint néveleges levegőmennyiségnél 100 Pa esetén | ||||
| Gépház (zajnyomás csúcs PHI szerint) | 42 dB(A) | 42 dB(A) | 42 dB(A) | 42 dB(A) |
| Bejúfó csőcsatlakozásnál | 58 dB(A) | 58 dB(A) | 58 dB(A) | 58 dB(A) |
| Elszívó csőcsatlakozásnál | 40 dB(A) | 40 dB(A) | 40 dB(A) | 40 dB(A) |
| Súly | 185 kg | 185 kg | 205 kg | 205 kg |
| Hőszivattyú energiahatékonysága | ||||
| Az évszaktól függő szobafűtés energiahatékonyság osztály középhőmérséklet alkalmazásakor | A++ | A++ | A++ | A++ |
| Az évszaktól függő szobafűtés energiahatékonyság osztály alacsony hőmérséklet alkalmazásakor | A+ | A+ | A+ | A+ |
| A szellőzőmodul energiahatékonysága | ||||
| Energiahatékonysági osztály, helyi igények szerint szabályozva | A+ | A+ | A+ | A+ |
| Energiahatékonysági osztály, egyéb szabályozási opciók | A | A | A | A |
| Tartozékok az x²S készülék sorozhatoz | Cikkszám | |
|---|---|---|
| A szállítási terjedelem tartalmazza | ||
| TF-K-NTC hőmérsékletérzékelő a külső hőmérséklet regisztrálásához | 170.0060 | |
| Szivattyúcsoport 25/1-6 Energiahatékonysági osztály A, az NT-körhöz x² S3 és x² S5 |
195.1010 | |
| Szivattyúcsoport 25/1-8 Energiahatékonysági osztály A, a sósvíz- körhöz, valamint az NT-körhöz x² S7 és x² S9 |
195.1030 | |
| Szivattyú a sósvíz-körhöz - Energiahatékonysági osztály A, szivattyúcsoport 25/1-8. | 195.1030 | |
| Szükséges tartozék | ||
| Térkezelő készülék psiioTOUCH | 195.1010 | |
| Melegvizes tároló kompletten 300l levehető NEODUL-Plus-szigetelés 400l valamint egy PS-burkolat 500l |
195.0260 195.0265 195.0270 |
|
| Melegvíz higiénikus tároló, beleértve 560l napenergia hőcserélő keményhab szigetelés és PU- burkolat 820l |
195.0300 195.0400 |
|
| Szükséges tartozék | ||
| Puffertároló, beleértve Neodul-szigetelés 500l 60 mm 1000l |
195.0280 195.0285 |
|
| Modbus Adapter Loxone Adapter |
170.0091 170.0092 |
|
| CO2-szenzor CS-K a levegő minőségének méréséhez |
170.0080 | |
| Entalpiacserélő | 170.1001 | |
| Villamos fűtőbetét G6/4“ 2000W biztonsági hőmérséklethatárolóval a bojlerhez | 170.0402 | |
| Villamos átfolyó melegítő 2kW | 170.0410 | |
| Sole-WT (hőcser.) jobbos kivitel Sole-WT (hőcser.) balos kivitel |
170.0670 170.0680 |
|
| Sole WT (hőcser.) kint a külső levegő előmelegítéséhez és előhűtéséhez, beleértve a finompor szűrőt és az időjárás ellen védő rácsot külső szereléshez |
170.0700 | |
| Motor-golyósszelep DV-H szükséges a fürdőszoba fűtés működéséhez | 195.1110 | |
| Motor-3-utú szelep DV-E (DV-SRH) a nedvességmentesítéshez és/ vagy a napenergiás helyiségfűtéshez szükséges |
195.1120 | |
| Tartalékszűrő | ||
| 2 db tartalékszűrő KF 250x230x94 egyenként 1 db, G4 osztály, 1 db F7 osztály |
193.0909 | |
| 2 db tartalékszűrő KF 250x230x94 G4 osztály |
193.0910 | |
