Aerosmart M - Aerosmart L
Fűtéshez, szellőzéshez és melegvíz készítéshez

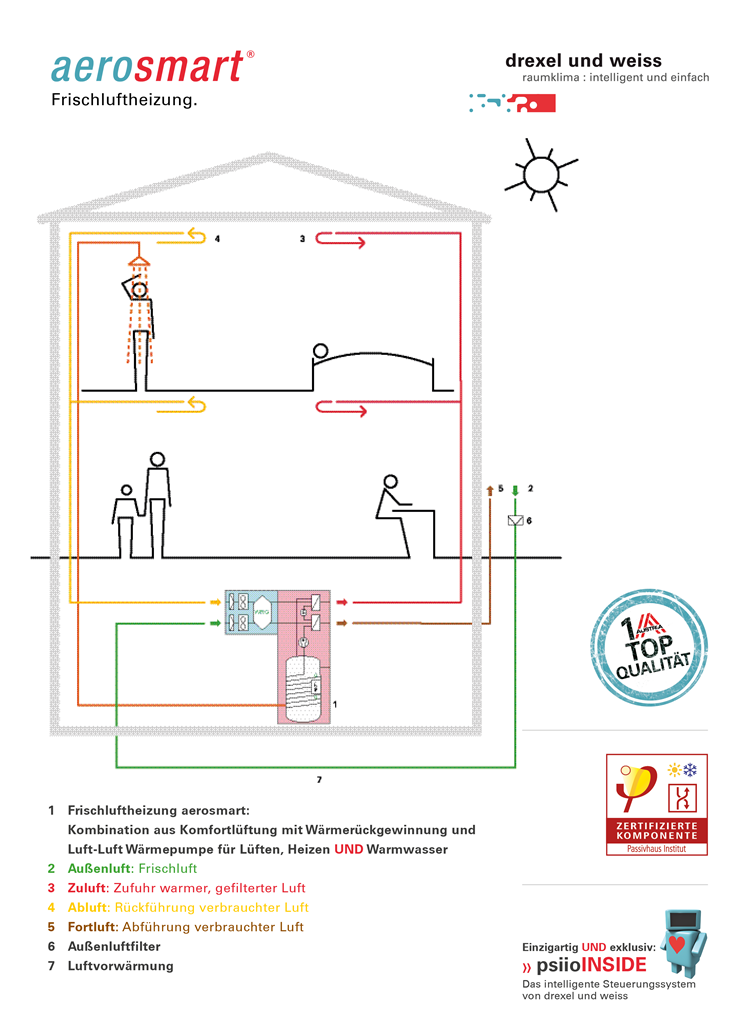

Az energiahatékony kompakt készülék egy passzív (kereszt ellenáramú hőcserélő) és egy aktív hővisszanyeréssel (levegő-levegő hőszivattyú) rendelkező ”hőközpont”. Nem csupán a friss levegőről gondoskodik az év minden napján, előállítja a használati melegvizet, és a hideg napokon a meleg levegőt a légfűtéshez.
Honnan jön a hő?
Az épületből elszívott hulladékhőből. A passzív hőcserélés után még mindig van a levegőnek annyi pluszos hőtartalma, hogy ebből egy nagy hatékonyságú levegő-levegő hőszivattyú a használati melegvizet és a légfűtést ellátja.
Egyszerű: az összes funkciót lefedi, szellőztetést, fűtést és a használati melegvíz készítését.
Előny: nincs kültéri egység, vizes felületfűtési rendszer, elektromos vízmelegítő tartály
- Előnyök
- Műszaki adatok
- Tartozékok
- Letöltések
Az előnyök az Ön kezében vannak
Hatékony
Fűtés, szellőztetés, használati melegvíz készítés csak levegővel – nem szükséges vizes felületfűtési rendszer. Egyszerű üzembe helyezés és kezelés.
Fűtés, szellőztetés, használati melegvíz készítés csak levegővel – nem szükséges vizes felületfűtési rendszer. Egyszerű üzembe helyezés és kezelés.
Tanusított
Az aerosmart az első PHI (Passivhause Institute) által tanúsított hővisszanyerős levegős kompaktgép világszerte. A masszív felépítés a piacon a legjobb akusztikai értékeket valósítja meg.
Az aerosmart az első PHI (Passivhause Institute) által tanúsított hővisszanyerős levegős kompaktgép világszerte. A masszív felépítés a piacon a legjobb akusztikai értékeket valósítja meg.
Kombinálható
Legyen az elektromos utófűtő vagy infravörös fűtőpanel, a psiioSYSTEM (intelligens távvezérlő) a kiegészítő fűtés bekötését teszi lehetővé, ezzel biztosítva a magas hőkomfortot.
Legyen az elektromos utófűtő vagy infravörös fűtőpanel, a psiioSYSTEM (intelligens távvezérlő) a kiegészítő fűtés bekötését teszi lehetővé, ezzel biztosítva a magas hőkomfortot.
Komfortos
A hővisszanyeréses szellőztetés nem csupán a magas levegőminőségről gondoskodik, hanem a helyiség páratartalmának helyes mértékéről is. Az egyedülálló levegőminőség (CO2) szabályozással télen is optimális a légkomfort.
A hővisszanyeréses szellőztetés nem csupán a magas levegőminőségről gondoskodik, hanem a helyiség páratartalmának helyes mértékéről is. Az egyedülálló levegőminőség (CO2) szabályozással télen is optimális a légkomfort.
Csendes
Masszív acéllemez konstrukció, a legalacsonyabb zajszintű működést biztosítja.
Masszív acéllemez konstrukció, a legalacsonyabb zajszintű működést biztosítja.
Egyszerű
Önnek nincs szüksége kezelési utasításra, csak néhány ujjra, melyek követik az érintőképernyőn az egyszerű utasításokat. Egy teljesen automatikus vezérlés gondoskodik az összes komponens intelligens beállításáért.
Önnek nincs szüksége kezelési utasításra, csak néhány ujjra, melyek követik az érintőképernyőn az egyszerű utasításokat. Egy teljesen automatikus vezérlés gondoskodik az összes komponens intelligens beállításáért.
- Külső levegő (DN 160)
- Elszívás (DN 160)
- Kifúvás (DN 160)
- Befúvás (DN 160)
- Vezérlőegység
- Friss levegő szűrő
- Elszívás szűrő
- Elektromos vezetékek átvezetése
- Kondenzvízlevezető 3/4"
- Hőszivattyú modul
- Használati melegvíz tároló
- Hidegvíz csatlakozás 3/4"
- Melegvíz csatlakozás 3/4"
- Kondenzvíz leeresztő
| Műszaki adatok | Aerosmart M | Aerosmart L |
|---|---|---|
| Hálózati feszültség | 230 VAC / 50 Hz | 230 VAC / 50 Hz |
| Ajánlott előbiztosító (hálózat bevezetés 1) | 16 A | 16 A |
| Ajánlott előbiztosító (hálózat bevezetés 2) | 13 A | 13 A |
| Minimális levegőmennyiség fűtési üzemben | 160 m³/h | 205 m³/h |
| Maximális levegőmennyiség 170 Pa esetén | 235 m³/h | 235 m³/h |
| Maximális levegőmennyiség 100 Pa esetén | 300 m³/h | 300 m³/h |
| Termikus hatásfok | 78% | 78% |
| A ventilátorok maximális teljesítményfelvétele | 100 W | 100 W |
| COP (AUL = +3 °C-nál) | 4,5 | 4,7 |
| A hőszivattyú maximális teljesítményfelvétele (tc = 50 °C-nál) | 450 W | 550 W |
| Névleges üzemi feltételek a külső levegőnél +5°C; távozó levegő 21°C; rel. nedv. 40%: | ||
| Hőszivattyú teljesítményfelvétele | 375 W | 475 W |
| Hőszivattyú hőteljesítménye | 1315 W | 1695 W |
| COP | 3,5 | 3,55 |
| A hőszivattyú maximális üzemi áramfelvétele | 2,4 A/td> | 3,5 A |
| Maximális felmelegítési áramfelvétel elektromos fűtőbetéttel | 13 A | 17 A |
| Elektromos fűtőbetét max. teljesítményfelvétele | 2000 W | 2000 W |
| Zajszint névleges levegőmennyiségnél és 100 Pa esetén | ||
| Gépház | 45 dB(A) | 45 dB(A) |
| Befújó csőcsatlakozásál | 48 dB(A) | 48 dB(A) |
| Elszívó csőcsatlakozásnál | 50 dB(A) | 50 dB(A) |
| Súly | kb. 255 kg | kb. 255 kg |
| Hűtőközeg | R134a | R134a |
| Hűtőközeg mennyisége | 2,3 kg | 2,3 kg |
| Hűtőgépolaj Triton SEZ 32 | 290 cm³ | 290 cm³ |
| Energiahatékonysági osztály, helyi igények szerint szabályozva | A+ | A+ |
| Energiahatékonysági osztály, egyéb szabályozási opciók | A | A |
| Hőszivattyú fűtőteljesítménye | 200 l | 200 l |
| Készülékek kiválasztása | Cikkszám | ||
|---|---|---|---|
| Aerosmart M | Hőteljesítmény 1,3 kW Legkisebb levegőmenyiség 160 m³/h |
Jobbos kivitel Balos kivitel |
150.2220 150.2520 |
| Aerosmart L | Hőteljesítmény 1,7 kW Legkisebb levegőmenyiség 205 m³/h |
Jobbos kivitel Balos kivitel |
150.2820 150.3120 |
| Szükséges tartozék | Cikkszám | |
|---|---|---|
| Érintőképernyős távvezérlő psiioTOUCH | 170.0000 | |
| Szerelőkozol MK 570 a hozzáépítendő szellőzőkocka alátámasztásához | 170.0100 | |
| A szállítási terjedelem tartalmazza | ||
| TF-K-NTC hőmérsékletérzékelő a külső hőmérséklet regisztrálásához | 170.0060 | |
| Sole-WT (hőcser.) KINT-UP V2 beleértve szivattyúegységet | 170.0710 | |
| Sole-WT (hőcser.) jobbos kivitel Sole-WT (hőcser.) balos kivitel |
170.0670 170.0680 |
|
| Választható tartozékok | ||
| CO2-szenzor CS-K a levegő minőségének méréséhez | 170.0080 | |
| Modbus Adapter Loxone Adapter |
170.0091 170.0092 |
|
| TF-K-NTC hőmérsékletérzékelő a külső hőmérséklet regisztrálásához | 170.0060 | |
| Nyári doboz SB 25/505 a hővisszanyeréssel történő eljáráshoz | 170.0220 | |
| Utánfűtő elem PTC a belépő levegő kb. 50°C-ra történő utánfűtését szolgálja | 170.0610 | |
| Tartalékszűrő | ||
| 10 db tartalékszűrő FF 300x300x20 G4 osztály | 193.0200 | |
| Hangcsillapító, 100 Pa külső nyomásesésnél | ||
| Hangcsillapító Wesersilent DN 160, 1000 hosszú |
105.0501 | |
| Hangcsillapító Quadrosilent DN 100, 500 hosszú |
105.0300 | |
